ZHSJ型井下压力计
采用进口高品质硅压阻传感器， 一体化紧凑型结构；专用的深水密封技术工艺 超长度深井设计（2000m）模拟或数字信号输出 高测量精度（0.05%）使用性能稳定、 可靠； 适用于石油、 天然气、煤层气开采、 地质勘探监测、 矿井水位测量。
液位变送器
- 产品详情
所属分类：产品中心
关键词： ZHSJ型井下压力计
产品特点
采用进口高品质硅压阻传感器， 一体化紧凑型结构；专用的深水密封技术工艺 超长度深井设计（2000m）模拟或数字信号输出 高测量精度（0.05%）使用性能稳定、 可靠 ； 适用于石油、 天然气、煤层气开采、 地质勘探监测、 矿井水位测量。
工作原理
压力传感器探头放入被测液体中，受到一定的介质的静压力的（P）这种压力与被测液体的液位高度（h，m）成正比例，P=ρgh（Pa）式中的ρ为介质比重（g/cm³），g为当地的重力加速度（m/s²），对于被测介质和地点ρ、g为常数，变送器电子部件将压力传感器测量的液位压力信号传输给显示仪表，通过电路转换显示出介质的液位信号。
技术参数
| 测量范围 | 最小100m，最大2000m |
| 测量精度 | 综合误差包括（线性、迟滞、重复性） 模拟型0.2%FS；智能型0.2%FS、0.1%FS、0.5%FS |
| 长期稳定性 | 每年优于 0.03% |
| 工作温度 | 允许介质温度-20℃~90℃ 允许环境温度-40℃~85℃ 允许储存温度-40℃~85℃ |
| 温度影响 | 0.2%、0.1%、0.075%精度级：-20℃~80℃每10K+0.1%其余温度段每10K±0.2% 0.05%精度级：每10K±0.02% |
与介质接 触部分材质 | 硅压阻式传感器 ·波纹膜片316L（约定的特殊要求） 测量传感器壳体 ·不锈钢316L 投入延长电缆 ·塑料PE/F46 传感器配重 ·不锈钢304（约定的特殊要求） |
与介质非接 触部分材料 | 接线盒 ·ABS塑料IP66/IP67 过程连接标准 ·碳钢镀镍 |
| 工作电压 | （12.5~30V DC） |
| 信号输出 | 模拟型二线制4~20mA 智能型二线制4~20mA带HART通讯协议 RS485 MODBUS通讯协议 |
电缆引入孔 模拟型电缆 | 内螺纹M20×1.5（PVC接线盒） 三芯仪表电缆智能型电缆：建议用双屏蔽绞线电缆接线 |
| 允许环境湿度 | 100%RH |
外型结构
电气连接

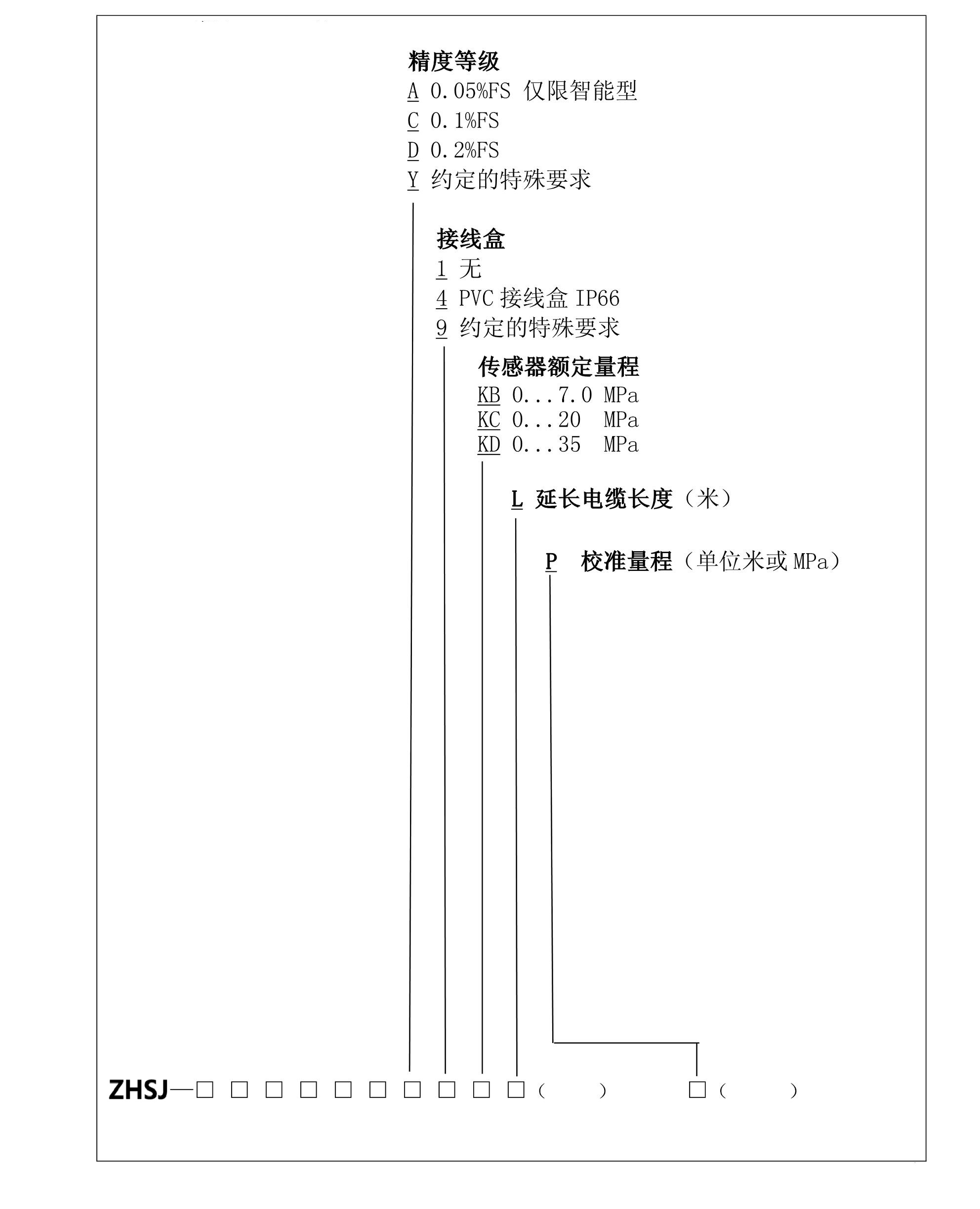

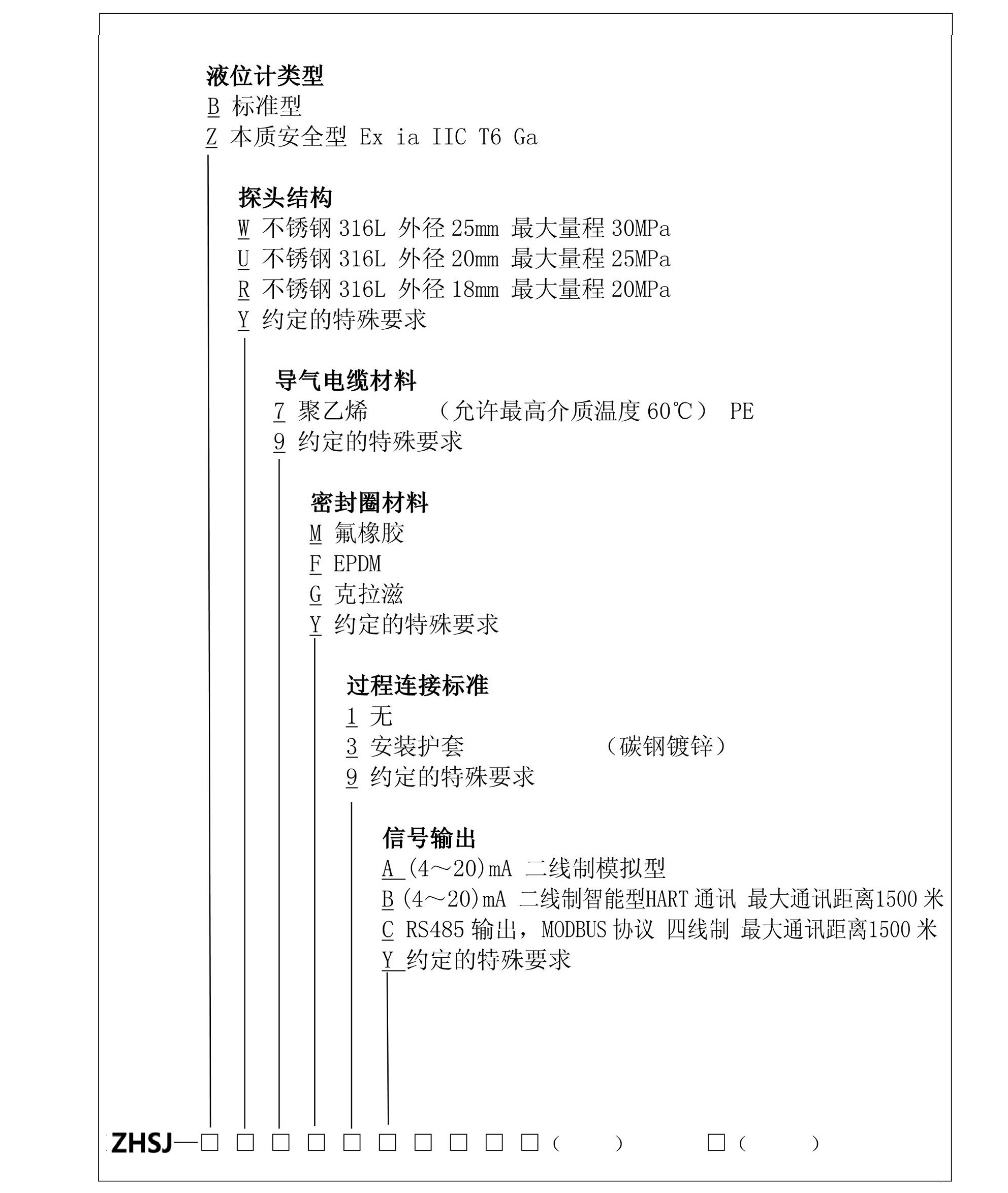

订货选型表
