测量原理

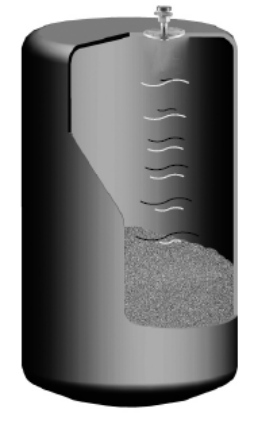

      80GHz雷达物位计是基于调频连续波（FMCW）原理的雷达测量系统。天线向介质方向发射频率连续变化的电磁波。电磁波到达介质表面后发生反射，反射回波再次被天线接收。系统根据发射波和反射波的频率差，计算出电磁波传输时间，从而对应计算出介质表面到雷达天线的距离。

                               图 1 FMCW雷达工作原理

       调频连续波雷达相对于早期24GHz脉冲雷达，由于信号是连续发射的，信号平均发射功率大，信噪比更高，能够探测更远的距离。在大粉尘环境中，也能实现更加稳定的测量。

     产品特色

       80GHz高频雷达物位计具有天线尺寸小、波束窄、信号带宽大、距离分辨率高等优点。在很多应用场景在逐步取代目前市场上主流的24GHz雷达。

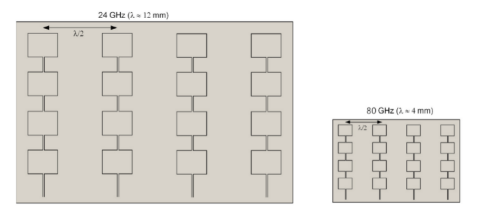

（1)24GHz与80GHz天线尺寸对比

                                 图 2 24GHz与80GHz天线尺寸对比（天线尺寸小，可大大改善污物、水汽影响。）

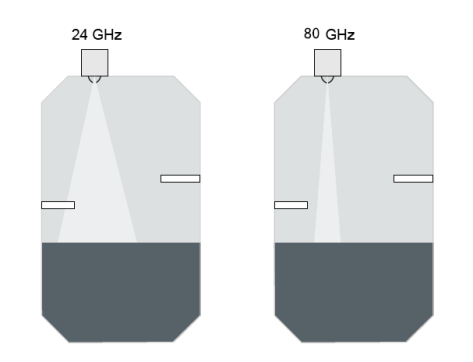

（2)相同尺寸天线的24GHz与80GHz雷达波束对比

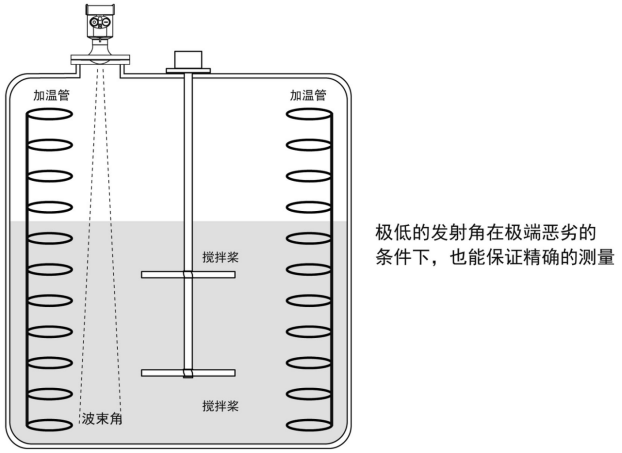

                                  图 3 24GHz与80GHz天线波束对比（波束角小、更集中的能量，回波信号更强、安装更为灵活）

     ZHRD-8012型   技术规格

测量范围： 0.05m~100m

过程连接： G3½A螺纹/法兰≥DN80

过程温度： -40～110℃

过程压力： -0.1～1.6MPa

天线尺寸： 75mm透镜天线

天线材质： PTFE/工程塑料

精       度： ±2mm

发  射 角： 4°

电       源：二线制/DC24V

四线制/DC12~24V

四线制/AC220V

外       壳：铸铝/不锈钢

信号输出：二线制/4...20mA/HART协议

四线制4...20mA/ RS485 Modbus

    ZHRD-8012型    产品尺寸（单位：mm）

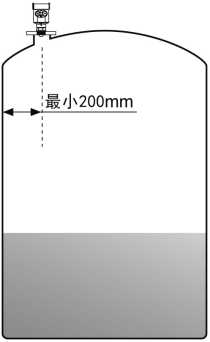

      安装要求：

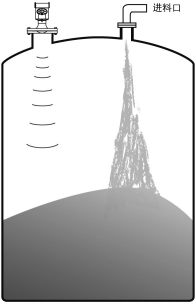

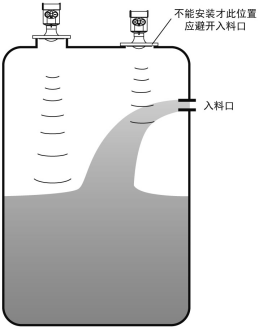

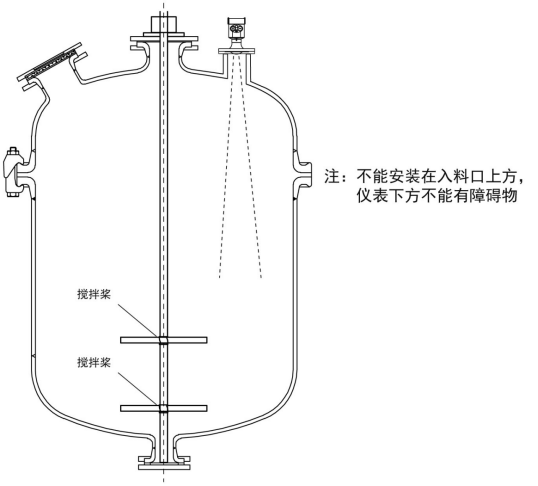

     仪表在安装时避免安装在入料口的上方，尽量避开各种影响  信号的物体，如搅拌桨等
