● 测量原理 80G 雷达液位计采用调频连续波（FMCW）技术。天线发射高频调频雷达信号，其频率线性递增。发射的雷达信号经被测介质反射后由同一天线接收。任意时刻，发射信号与接收信号的频率差与测量距离成正比。对所获取的频率差信号进行快速傅里叶变换（FFT），得到反射回波频谱，从而计算出至目标的距离。 ● 特点 与 26G 或 6G 雷达相比，80G 雷达频率更高、波长更短、波束角更小、能量更集中。结合 FMCW 技术的应用，使其具有以下特点：1. 大量程、小盲区；2. 波束角小、天线尺寸小，便于安装，受罐口尺寸及障碍物影响小；3. 测量精度高，抗干扰能力强，可靠性高。
产品参数
测量量程：0 m 至 30 m
过程连接：G1½/G2 螺纹 / 法兰 ≥DN50
过程温度：−30 至 120 ℃
过程压力：−0.1 至 1.6 MPa
天线尺寸：32 mm 透镜天线
天线材质：全 PTFE / 304+PTFE / 316L+PTFE
测量精度：±1 mm
波束角：6°
供电方式：两线制/DC 24 V / 四线制/DC 12–24 V，四线制/AC 220 V
外壳：压铸铝 / 塑料 / 不锈钢，防护等级 IP67
信号输出：两线制 / 4–20 mA / HART 协议
四线制 4–20 mA/RS485 Modbus
可选功能：1 路继电器输出 / 2 路继电器输出 / 蓝牙配置
产品选型
防爆型式
P 标准型（非防爆）
I 本安型（Exia IIC T2 至 T6 Ga）
D 本安+隔爆型（Exd ia[ia Ga] IIC T2 至 T6 Gb）
显示方式
Y 一体式，F 分体式（带罐旁表头）
透镜材质
A 304+PTFE(-30～120)℃
B 316L+PTFE(-30～120)℃
C 全 PTFE（−30 至 120）℃
安装方式
P NPT 螺纹
G G 螺纹
F 法兰（DN50 以上法兰可选；具体规格与材质参见法兰规格数据表）
外壳材质
A 铝合金 / IP67
B 不锈钢 304 / IP67
C 塑料外壳 / IP67
D 铝合金双腔 / IP67
H 不锈钢 304 双腔 / IP67
电子模块
A (4–20) mA/HART / 两线制 / 蓝牙（单腔）
B (4–20) mA/HART/RS485 / 四线制（单腔）
C (4–20) mA / 蓝牙 / 1 路继电器输出（双腔）
D RS485 / 蓝牙 / 1 路继电器输出（双腔）
供电类型
A 24 V DC 两线制
B 24 V DC 四线制（双腔外壳）
C 220 V AC 四线制（双腔外壳）
电缆引入
M M20x1.5 N 1/2NPT
产品尺寸

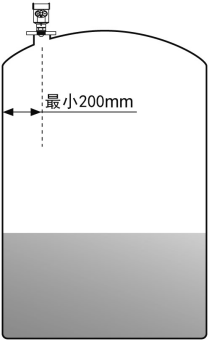

安装要求

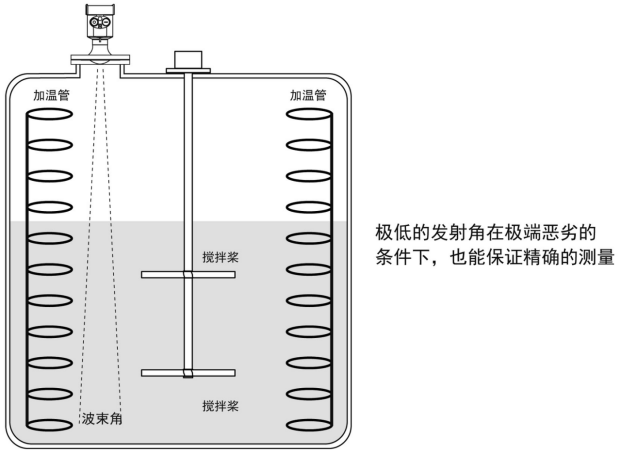

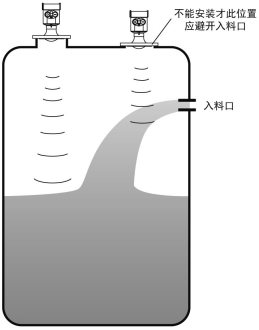

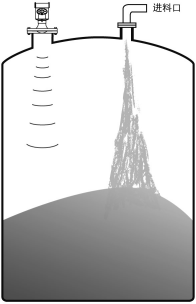

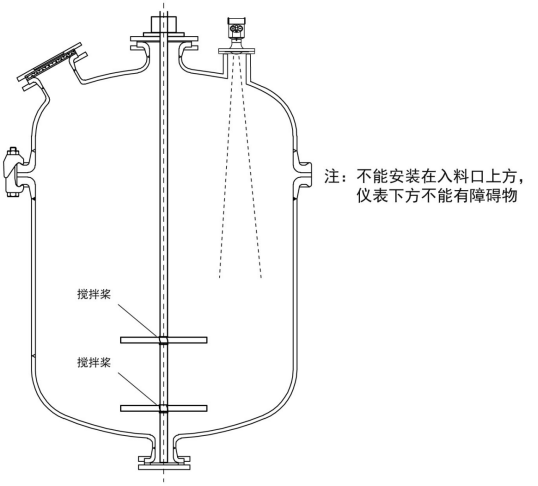

安装时避免将仪表置于进料口上方，并尽量远离搅拌桨叶等影响信号的物体。
