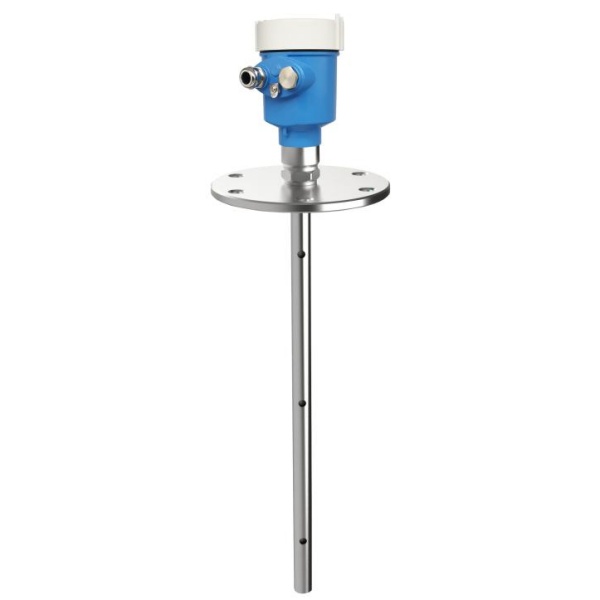

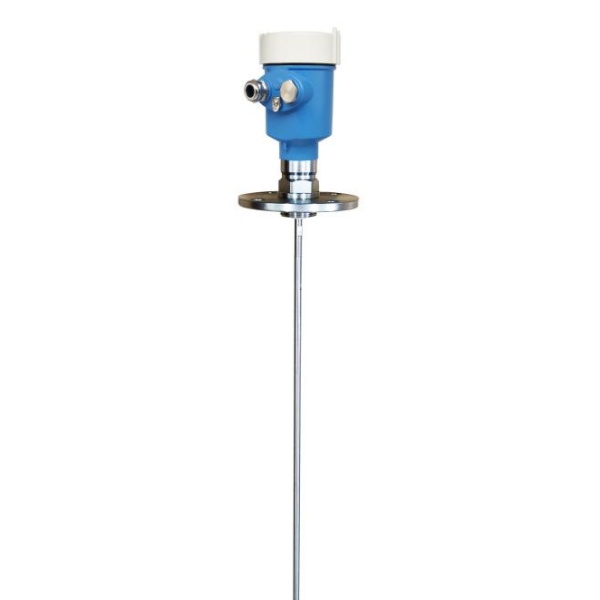

● 测量原理 导波雷达（GWR）发射高频微波脉冲，沿探头（钢缆或钢杆）传播。当脉冲到达被测介质时，介电常数的突变引起反射，部分脉冲能量被反射回传。发射脉冲与反射脉冲之间的时间间隔与被测介质的距离成正比。 ● 产品特点 凭借先进微处理器与独特的 EchoDiscovery 回波处理技术，导波雷达（GWR）液位计可应用于各类复杂工况。丰富的过程连接类型与探头设计，使 31X 系列 GWR 液位计适用于高温、高压、低介电常数介质等广泛复杂工况。GWR 液位计以脉冲方式工作，发射功率极低，可安装于金属及非金属容器，对人员与环境均无危害。 ● 产品描述 导波雷达是基于飞行时间原理的测量仪表。雷达波以光速传播，传播时间由电子单元转换为液位信号。探头发射高频脉冲，沿缆式或杆式探头传播；脉冲抵达物料表面后反射回来，由仪表内的接收器接收，从而将距离信号转换为液位信号。
产品参数
适用介质：液体、固体粉料
应用：液体与固体粉料测量，复杂工艺工况
测量量程：15 m
天线：单缆式
测量精度：±10 mm
过程连接：螺纹 / 法兰（可选）
过程温度：40 至 150）℃
过程压力：（−0.1 至 4）MPa
信号输出：(4–20) mA/HART
就地显示：4 位可编程 LCD
供电：两线制（DC 24 V）
四线制（DC 24 V/AC 220 V）
技术参数
探头材质
缆绳：不锈钢 / 316L / PTFE
密封：氟橡胶（Viton）、全氟醚橡胶（Kalrez）
过程连接：不锈钢 / 316L
外壳：铝合金、塑料、不锈钢
压铸铝，粉末喷涂
壳与壳之间密封：硅橡胶
外壳视窗：聚碳酸酯
接地端子：不锈钢 316L
供电电压
两线制
标准型：(16–26) V DC
本安型：(21.6–26.4) V DC
功耗：最大 22.5 mA
允许纹波： - <100Hz Uss < lV
- (100～100K)Hz Uss < l0mV
四线制
本安+隔爆：(22.8～26.4)V DC，(198～242)V AC
功耗：最大 1 VA、1 W
电缆参数
电缆引入/插头：1 个 M20x1.5 电缆引入口（电缆外径 5–9 mm）
1 个 M20x1.5 堵头
弹簧端子：适用导体截面积 2.5 mm²
输出参数
输出信号：(4–20) mA/HART
分辨率：1.6 μA
故障信号：电流输出不变；20.5 mA；22 mA；3.9 mA
负载电阻（四线制）：最大 500 Ω
积分时间：(0–40) s，可调

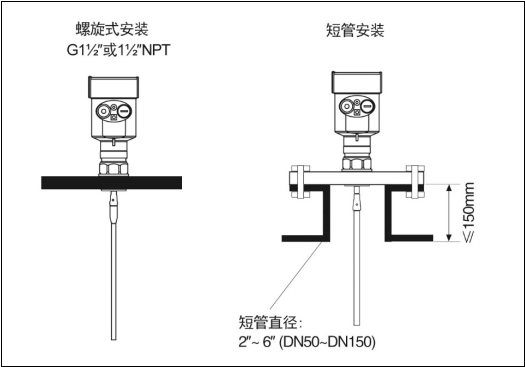

安装方式
正确安装可保障仪表长期可靠、精准地测量。
导波雷达（GWR）液位计可采用螺纹连接安装；
螺纹长度不得超过 15 mm，且
也可安装于接管上。当
接管直径介于 2″ 至 6″ 之间时，接管高度
应 ≤100 mm（螺纹与接管长度越短，
测量越稳定）；若
接管较长，理想情况应将接管
截短，或将缆式探头底部固定，并采用
绝缘对中支架，防止缆式探头
接触接管端部。

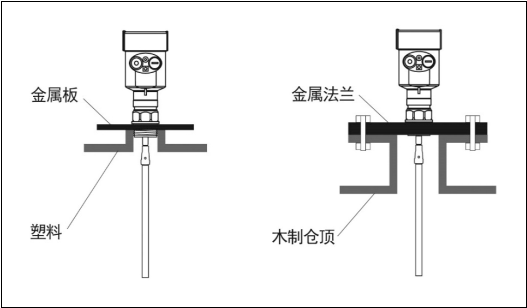

塑料罐安装注意事项
无论缆式还是杆式，导波雷达
要正常工作，过程连接面须为金属。
当导波雷达安装于塑料罐，且罐
顶也为塑料或其他非导电材质时，
仪表须配备金属法兰；若采用螺纹
连接，则须加装金属板。
